16 · Bestandsgeräte: mini4L

Die mini4L ist der direkte Vorgänger der Complete. Sie wird nicht mehr verkauft, ist aber weiterhin voll unterstützt – wenn du also eine besitzt, bist du hier richtig. Damit dieses Handbuch nicht alles doppelt erklärt, beschränkt sich dieses Kapitel bewusst auf die Unterschiede zur Complete. Alles, was hier nicht erwähnt wird – und das ist der weitaus größte Teil, von der Bedienung bis zum Webinterface –, funktioniert bei der mini4L genau wie in den übrigen Kapiteln beschrieben.

Was die mini4L ausmacht

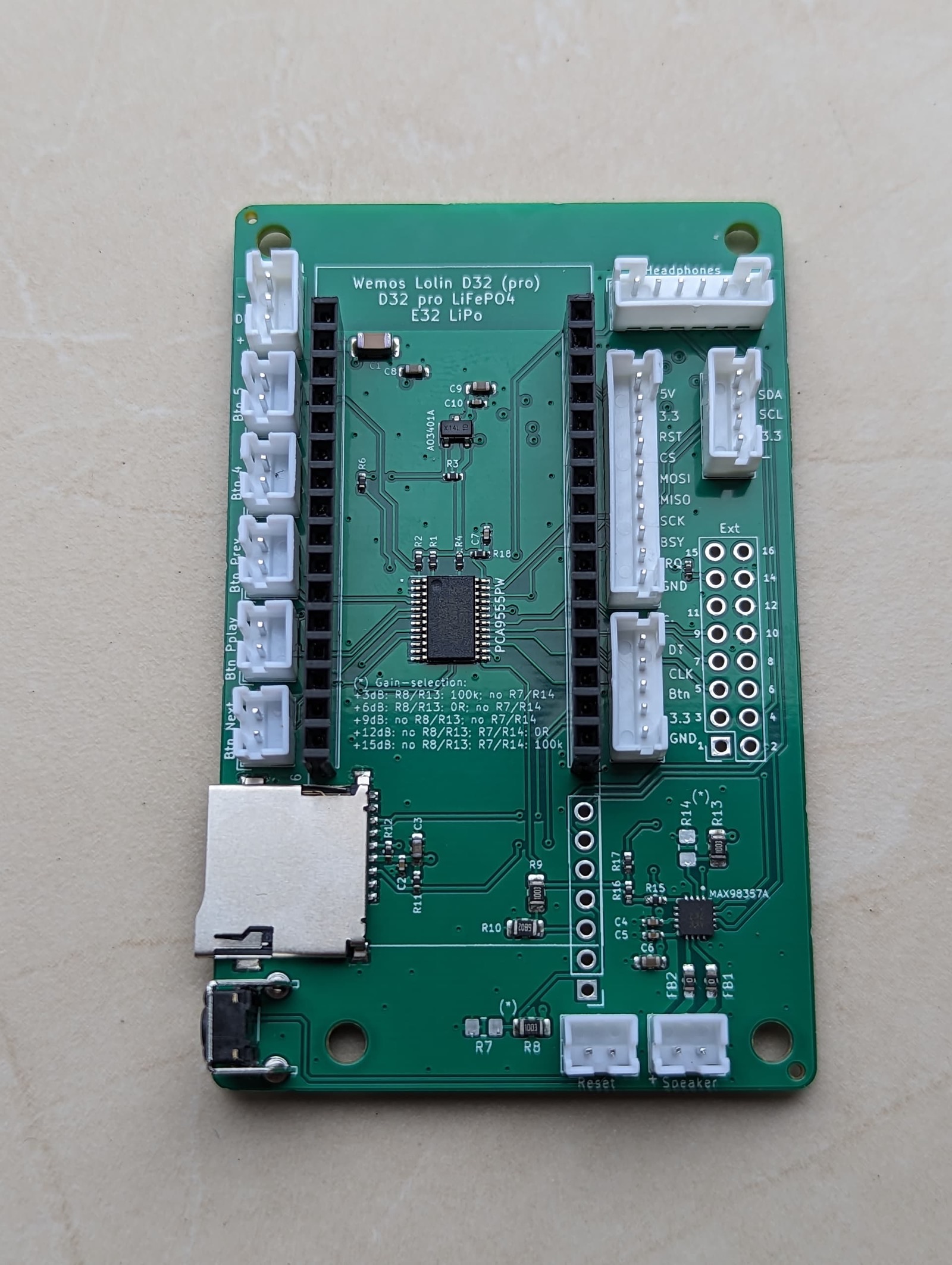

Anders als die Complete, die alles auf einer Platine vereint, besteht die mini4L aus zwei Teilen: einer Trägerplatine und einem darauf eingesteckten Entwicklerboard (einem eigens entwickelten D32-Pro-Board, siehe Forum #1109). Das Build-Target für die Firmware heißt entsprechend lolin_d32_pro_sdmmc_pe. Vorgestellt und diskutiert wird sie im Forum #1661.

Pinout und SD-MMC

In der Praxis sind die realen ESP32-GPIOs weitgehend identisch zur Complete: I²S auf 25/27/26, die RFID-SPI-Leitungen auf 21/18/23/19, RFID_BUSY 33 und RST 22, der Encoder auf CLK 34 / DT 39, die LED auf 12, Wakeup und Port-Expander-Interrupt auf 36, die Batteriemessung auf 35 und der IR-Empfänger auf 5. Die SD-Karte läuft im SD-MMC-Modus (1-Bit) über CLK 14, CMD 15 und D0 2. Auch die Tasten Next, Prev und Play/Pause liegen wie bei der Complete auf den Port-Expander-Kanälen 102, 100 und 101.

Die Unterschiede beschränken sich auf einige Port-Expander-Kanäle:

Signal	mini4L	Complete
Verstärker-Enable (GPIO_PA_EN)	PE 108	PE 113
Encoder-Taster	PE 103	PE 105
Button 4 / 5	PE 104 / 105	PE 103 / 104
Kopfhörer-Erkennung (HP_DETECT)	PE 107	PE 108
Power (Peripherie-Abschaltung)	PE 115	PE 114

Der PN5180-IRQ ist bei der mini4L standardmäßig deaktiviert (Wert 99); für LPCD würde man ihn auf GPIO 32 setzen.

Firmware und Bedienung

Die Firmware baust du mit dem Target lolin_d32_pro_sdmmc_pe – ansonsten gilt Kapitel 13 unverändert. Der wichtigste Unterschied im Alltag ist letztlich ein Hardware-Detail: Bei der mini4L läuft die Stromversorgung über einen Linearregler (LDO) statt über den Buck/Boost-Regler der Complete. Was das bedeutet, ist in Kapitel 3 → Stromversorgung ausführlich erklärt. Bedienung und Webinterface sind vollständig identisch zur Complete.
